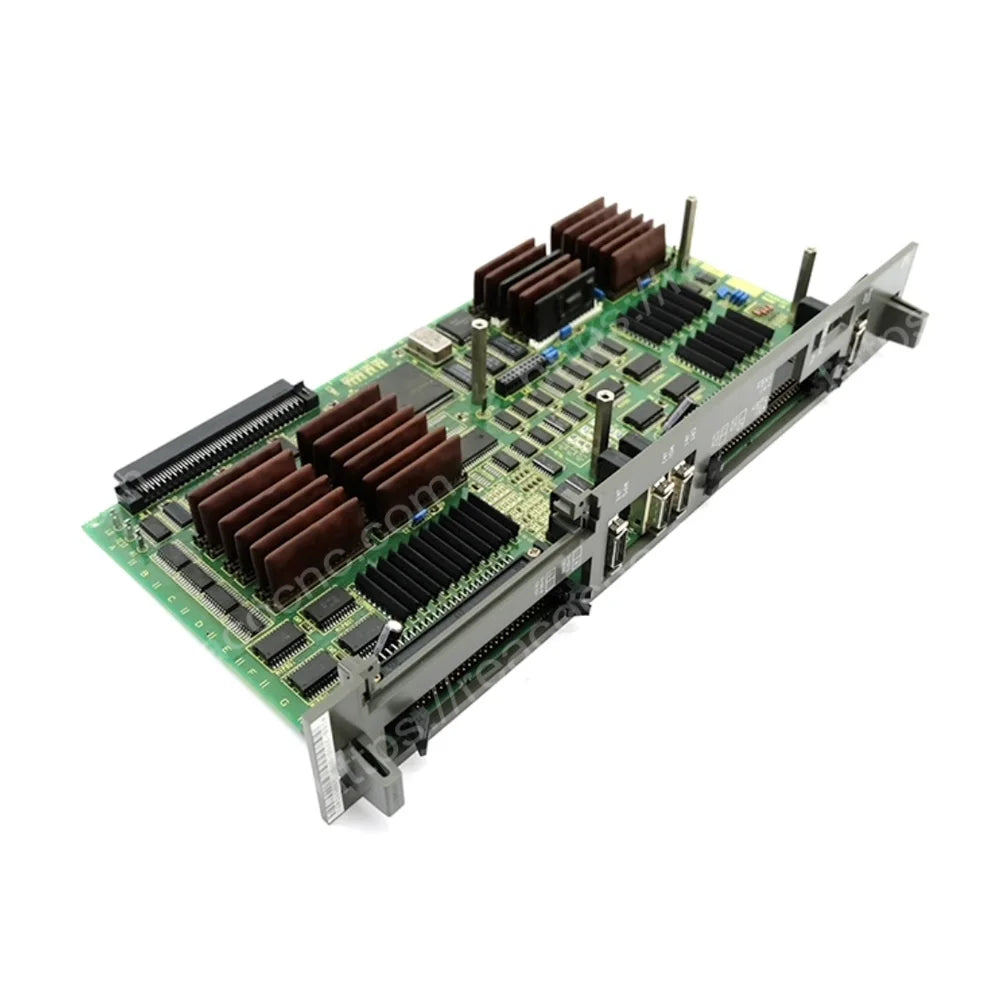

FANUC A16B-3200-0030 es una PCB de E/S digital A para configuraciones de control CNC FANUC Serie 21-TB compatibles. La documentación del hardware de FANUC especifica 96 entradas digitales y 64 salidas digitales para la configuración de 9 pulgadas.

Esta placa conecta la lógica de control CNC/PMC con las señales del lado de la máquina. No es el amplificador de servo ni la placa de CPU principal; la placa principal de la Serie 21-TB se identifica por separado como A16B-3200-0020.

Información del producto A16B-3200-0030

Interfaz de máquina de 96 entradas / 64 salidas

La A16B-3200-0030 transfiere señales de estado de la máquina —como interruptores y sensores— al CNC/PMC y envía comandos de salida programados a los dispositivos de la máquina a través de la interfaz eléctrica configurada. Las asignaciones de señal reales, los relés externos y las funciones de la máquina están determinados por el fabricante de la máquina herramienta y la lógica PMC (escalera).

Verificaciones de modelo exacto y sustitución

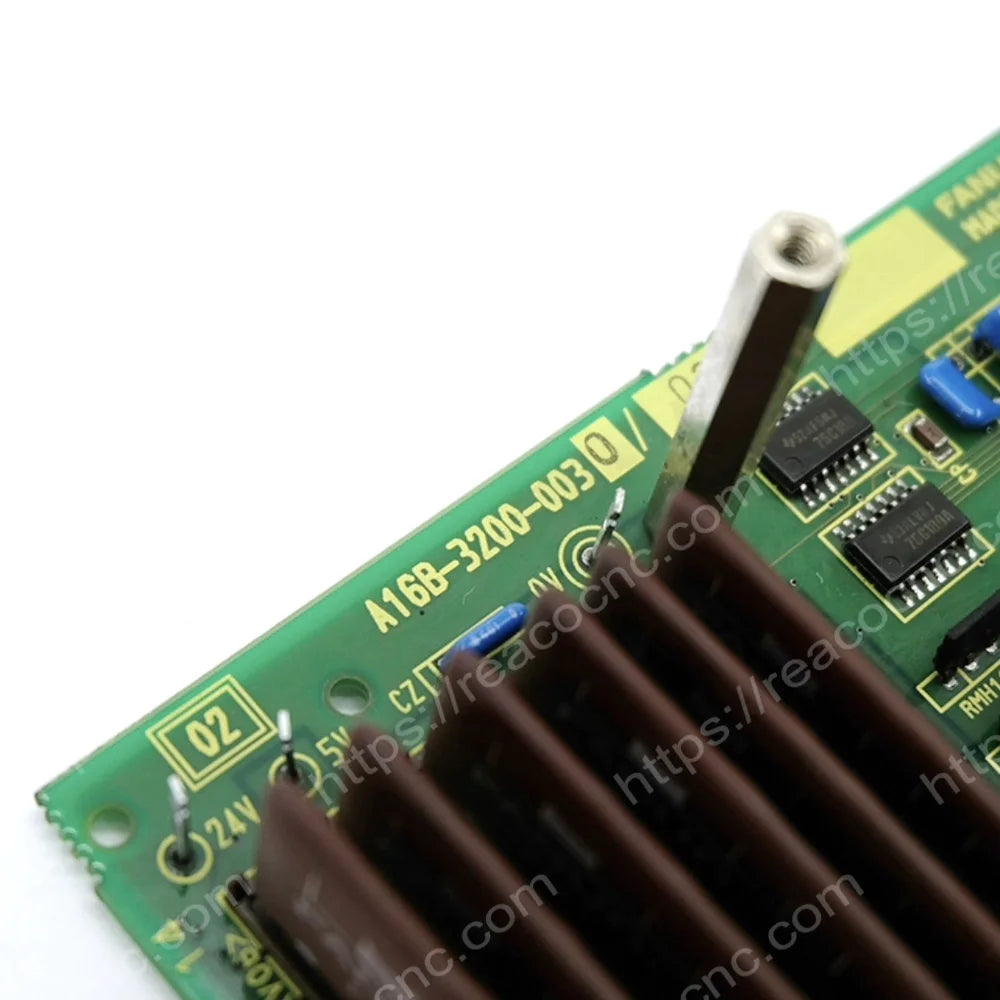

Haga coincidir el número completo A16B-3200-0030 y la revisión de la PCB. No la confunda con la A16B-3200-0031, que tiene 48 entradas y 32 salidas, o la A16B-3200-0035, la versión de 96/64 para una configuración de 7.2 pulgadas. La documentación de FANUC empareja la A16B-3200-0030 con la A16B-2203-0040 como placa compatible, pero la disposición de los conectores, la unidad de control, el panel trasero, el cableado y la configuración del PMC deben confirmarse de todos modos.

Notas de prueba e instalación

REACO CNC comprueba la marca del modelo, el estado de la PCB, los conectores, la alimentación de la placa, los circuitos de entrada/salida y el funcionamiento del sistema según corresponda. Antes de la sustitución, haga una copia de seguridad de los parámetros del CNC y de los datos del PMC, etiquete cada conector y aísle la alimentación de la máquina. La instalación debe ser realizada por personal de CNC cualificado utilizando protección antiestática.

Recursos relacionados: piezas para CNC y robots FANUC y servicio de reparación de placas CNC FANUC.
