Questa configurazione è adatta per assi macchina che richiedono che l'albero del motore sia tenuto fermo dopo che il movimento controllato è stato interrotto e l'alimentazione del servo è stata rimossa. Deve essere abbinato al corretto amplificatore FANUC, circuito di controllo del freno e parametri del motore CNC.

Dati verificati di motore e freno

• Produttore: FANUC
• Numero parte: A06B-0061-B303
• Modello motore: βiS 2/4000
• Potenza nominale: 0,5 kW
• Coppia di stallo: 2 N·m
• Corrente di stallo: 3,3 A RMS
• Velocità nominale e massima: 4.000 min⁻¹
• Coppia massima motore: 7 N·m
• Albero: Albero conico
• Feedback: Encoder assoluto βiA128
• Tipo di freno: Freno di stazionamento integrato
• Alimentazione freno: 24 VDC ±10%
• Coppia di tenuta del freno: 3 N·m
• Corrente freno: 0,9 A

Funzione del freno di stazionamento

Il freno integrato è progettato per tenere fermo un albero stazionario, anche su un asse verticale opportunamente progettato. Non è un freno di servizio e non deve essere applicato ripetutamente per arrestare un motore in rotazione. Il sistema servo deve prima decelerare e arrestare l'asse prima che il freno di stazionamento si innesti.

La documentazione FANUC specifica un circuito freno da 24 VDC e sconsiglia di condividere l'alimentazione del freno con l'alimentazione di controllo del CNC o dell'amplificatore. Il circuito originale della macchina e la sequenza di rilascio del freno devono essere mantenuti.

Albero conico con feedback B128iA

L'albero conico deve corrispondere all'accoppiamento originale e all'attacco lato macchina. Il βiA128, spesso scritto come B128iA negli elenchi delle parti, fornisce il feedback assoluto della posizione del rotore. Verificare la compatibilità dell'encoder e lo stato della batteria di backup prima di scollegare il motore.

Differenze tra B003, B303 e B403

L'A06B-0061-B003 ha un albero conico senza freno. L'A06B-0061-B303 mantiene l'albero conico e aggiunge il freno di stazionamento da 24 VDC. L'A06B-0061-B403 combina un albero diritto con un freno. Valori di prestazione simili non rendono queste versioni meccanicamente intercambiabili.

Identificazione suffisso IP67

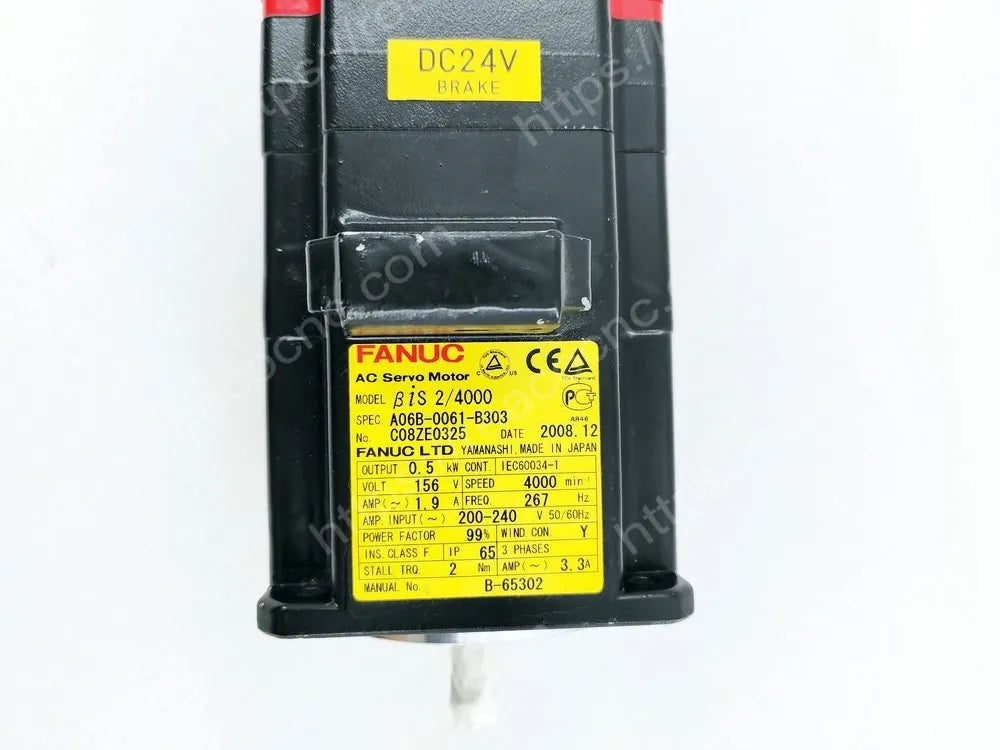

L'A06B-0061-B303#0100 è identificato separatamente come versione sigillata IP67. La protezione IP67 non deve essere data per scontata per un A06B-0061-B303 senza suffisso. Controllare il numero completo e tutte le marcature di modifica sulla targa originale.

Controllo di compatibilità pre-ordine

Verificare il numero completo FANUC, l'albero conico, il requisito del freno, l'alimentazione e il connettore del freno, il feedback βiA128, le dimensioni di montaggio, l'amplificatore servo compatibile e i parametri CNC prima di ordinare.

Fornitura testata al 100% da REACO CNC

REACO CNC fornisce il servomotore FANUC A06B-0061-B303 per la manutenzione e la sostituzione delle macchine. Ogni unità disponibile è testata al 100% prima della spedizione. Inviaci la targhetta originale del motore e le foto dei connettori se è necessaria assistenza per la configurazione.

Spedizione in tutto il mondo con DHL/UPS/FedEx. Contatta REACO CNC per disponibilità attuale, condizioni, prezzo e tempi di consegna.
