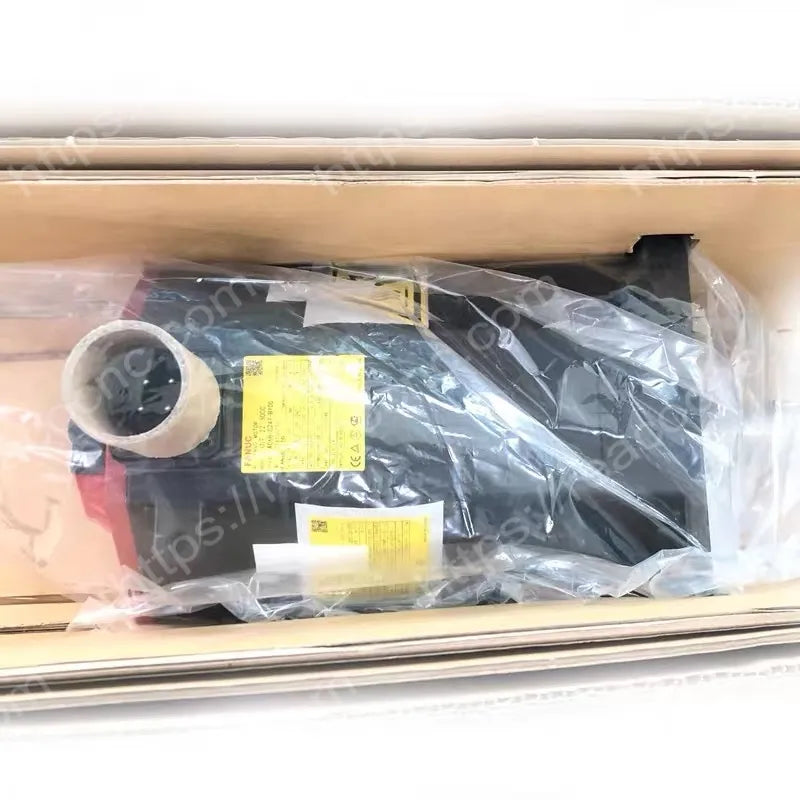

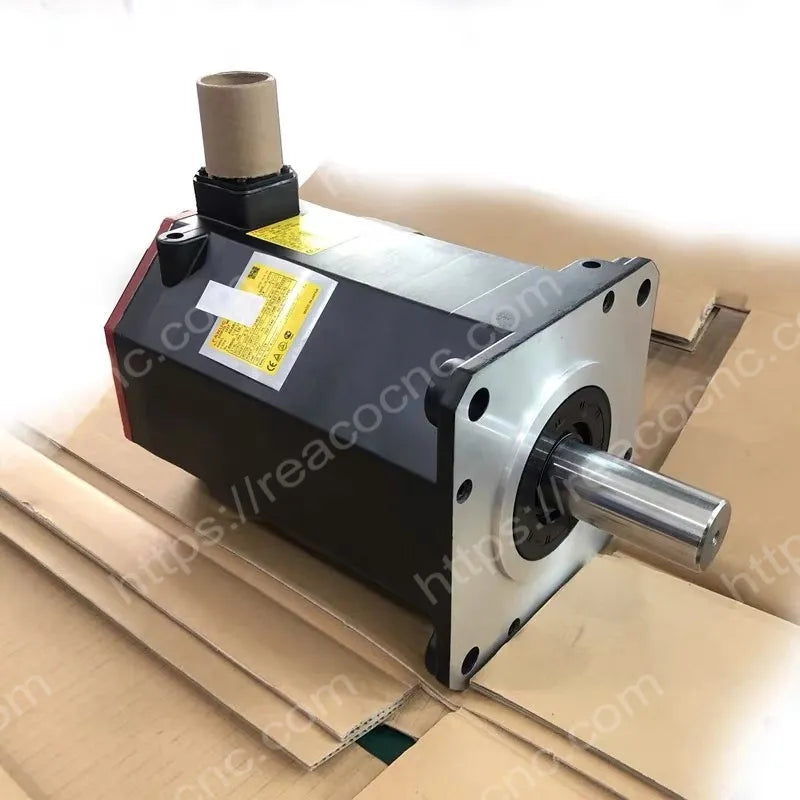

Il FANUC A06B-0247-B100 è un servomotore AC αiF 22/3000 classe 200V per assi di avanzamento CNC. Offre una potenza nominale di 4,0 kW, una coppia di stallo di 22 Nm e una velocità massima di 3000 giri/min. La sigla B100 indica un albero dritto, una costruzione standard senza freno e un Pulsecoder assoluto αiA 1000.

Specifiche del prodotto A06B-0247-B100

Configurazione albero ed encoder B100

Nel codice di ordinazione FANUC, B100 identifica un albero dritto, costruzione standard senza ventola o freno ad alta coppia, e il Pulsecoder assoluto αiA 1000. Questo encoder è indicato anche come A1000i in alcuni cataloghi obsoleti. L'assenza di un suffisso # indica la specifica standard piuttosto che la versione opzionale IP67 #0100.

Interpretazione dei valori 11A e 18.4A

La targhetta può riportare 11A come valore nominale operativo, mentre FANUC indica 18,4A RMS come corrente di stallo. Descrivono condizioni differenti e non devono essere confusi durante la selezione di cavi, azionamenti o dispositivi di protezione.

Compatibilità, collaudo e installazione

Verificare A06B-0247-B100, avvolgimento, albero, flangia, feedback αiA 1000, connettori, servoazionamento e parametri macchina. Altre varianti A06B-0247 possono avere un albero conico o con chiavetta, freno, encoder incrementale o suffisso IP67 e non sono automaticamente intercambiabili.

REACO CNC controlla targhetta, cuscinetti, albero, connettori, isolamento, avvolgimenti, feedback encoder, rotazione, corrente e vibrazioni come applicabile. Proteggere l'albero e l'encoder durante il sollevamento e l'installazione.

Risorse correlate: servomotori AC FANUC e servizio di riparazione servomotori FANUC.
