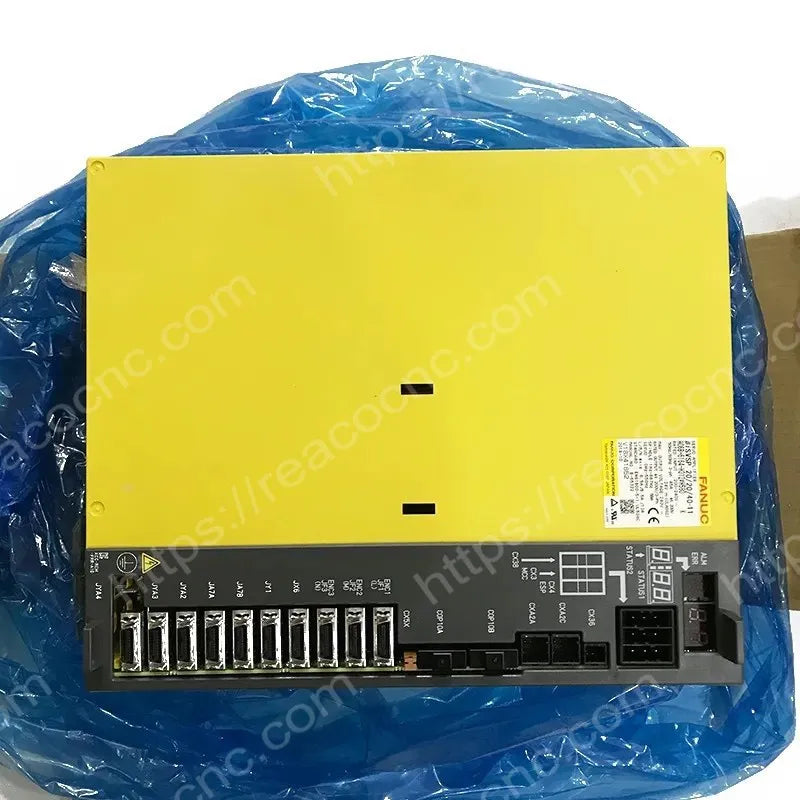

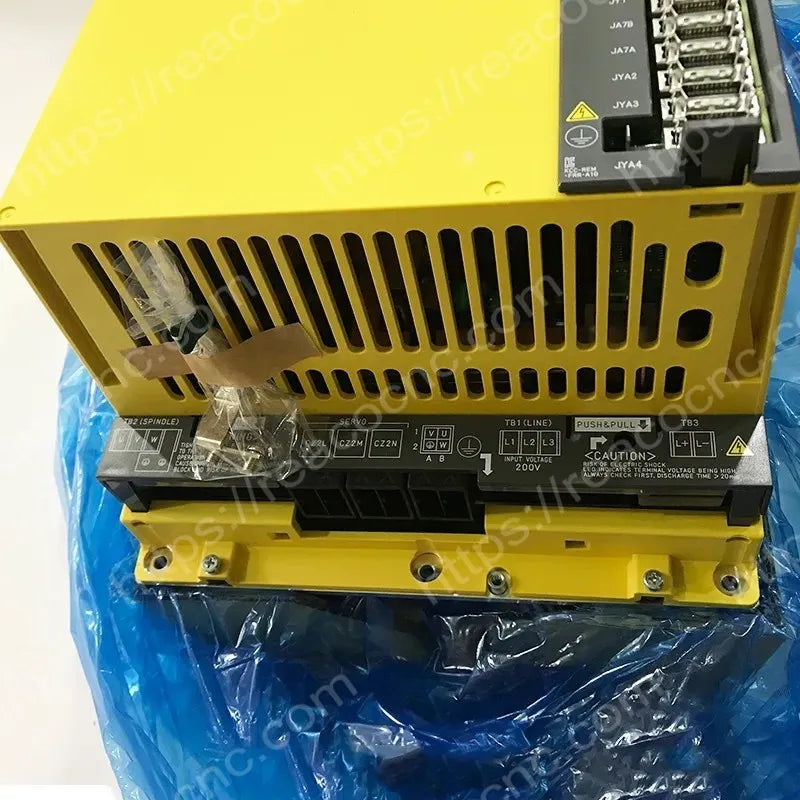

Il FANUC A06B-6164-H312#H580 è un modulo amplificatore combinato servo e mandrino βiSVSP 20/20/40-11 utilizzato nei sistemi di azionamento CNC FANUC compatibili.

A differenza di un amplificatore servo standard che controlla solo gli assi di avanzamento, questo modulo integrato combina:

• Tre canali amplificatore servo
• Un canale amplificatore mandrino
• Conversione di potenza principale
• Comunicazione servo FSSB
• Interfacce di feedback e controllo mandrino

La documentazione FANUC descrive questa configurazione come un amplificatore a tre assi servo e motore mandrino per un motore mandrino che utilizza un sensore αiM o αiMZ.

I tre canali servo sono identificati come assi L, M e N. Le loro correnti di uscita nominali ufficiali sono:

• Asse L: 6,5 Arms
• Asse M: 6,5 Arms
• Asse N: 13 Arms

I limiti di corrente servo corrispondenti sono 20 Apeak, 20 Apeak e 40 Apeak. L'intervallo di frequenza di uscita servo supportato è 0–400Hz.

Il canale del mandrino ha una corrente di uscita nominale ufficiale di 56 Arms, una frequenza di uscita di base di 60Hz e un intervallo di frequenza di uscita di 0Hz–1kHz per la configurazione H580 con sensore.

L'A06B-6164-H312#H580 è comunemente cercato come modulo amplificatore servo/mandrino FANUC, amplificatore Beta iSVSP 20/20/40-11, azionamento combinato servo mandrino CNC o unità di azionamento FANUC βiSVSP.

È adatto per la sostituzione quando un guasto confermato dell'amplificatore causa allarmi dell'asse servo, allarmi del mandrino, mancata abilitazione di uno o più motori, velocità o posizionamento instabili, errori di comunicazione FSSB o danni ai circuiti di controllo e potenza interni.

• Funzioni servo e mandrino testate prima della spedizione

• In magazzino e pronto per la spedizione immediata

• Spedizione in tutto il mondo tramite DHL, UPS e FedEx

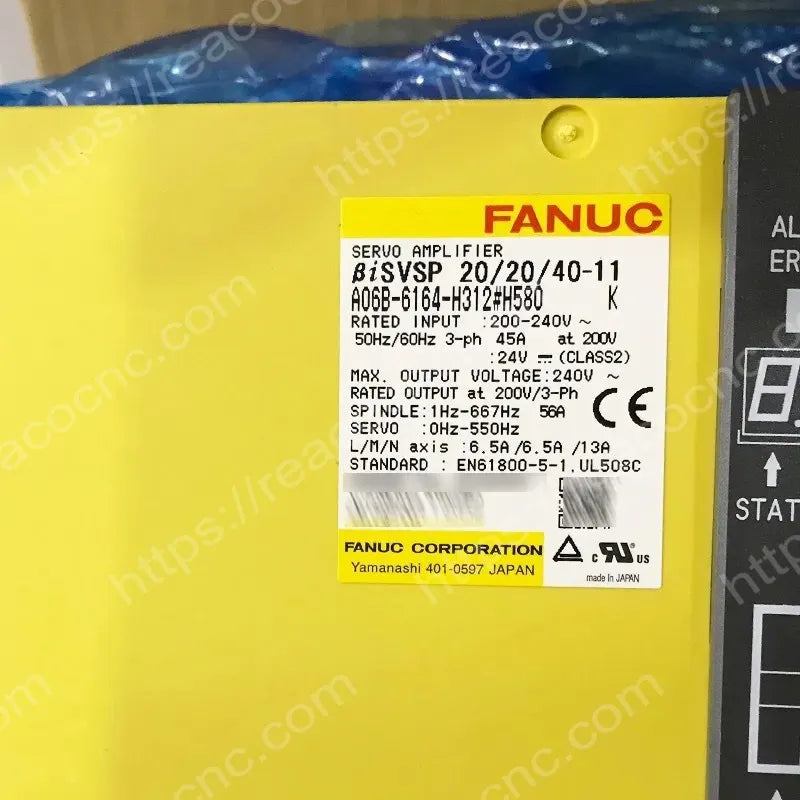

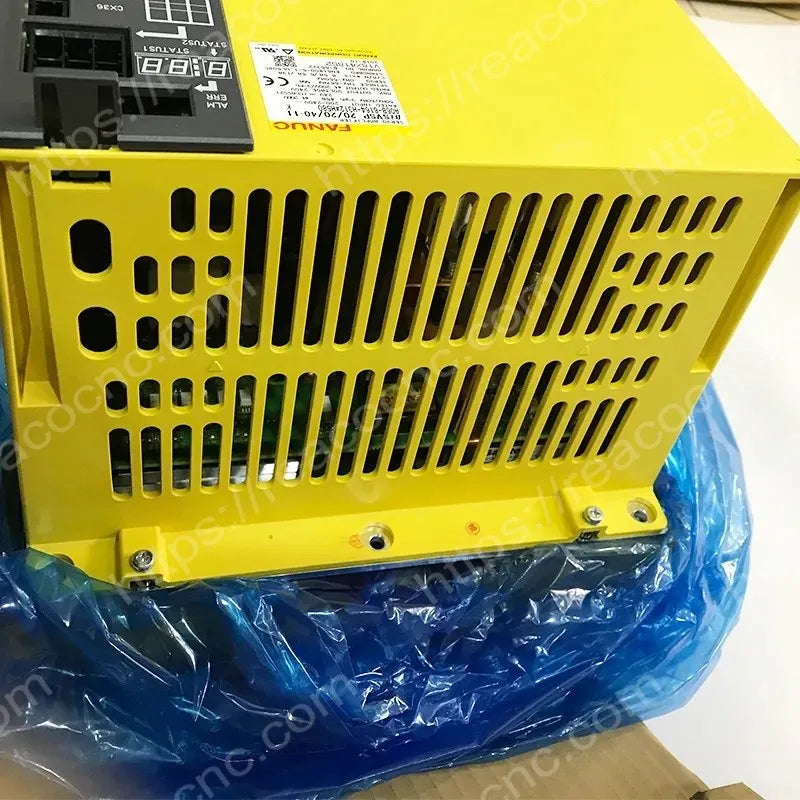

Dettagli del prodotto

• Marca: FANUC
• Numero di parte: A06B-6164-H312#H580
• Formato alternativo: A06B6164H312#H580
• Modello ufficiale: βiSVSP 20/20/40-11
• Tipo: Modulo amplificatore combinato servo/mandrino
• Famiglia di amplificatori: FANUC βiSVSP
• Configurazione asse servo: 3 assi
• Denominazioni assi servo: L / M / N
• Canale mandrino: 1
• Configurazione sensore mandrino: Tipo sensore αiM / αiMZ
• Ingresso alimentazione principale: CA 200–240 V, trifase
• Frequenza di ingresso: 50/60Hz
• Corrente nominale alimentazione principale: 45 Arms
• Capacità nominale alimentazione principale: 16kVA
• Ingresso alimentazione di controllo: 24VDC ±10%
• Corrente massima alimentazione di controllo: 2.0A
• Uscita nominale asse L: 6.5 Arms
• Uscita nominale asse M: 6.5 Arms
• Uscita nominale asse N: 13 Arms
• Limiti di corrente L/M/N: 20 / 20 / 40 Apeak
• Frequenza di uscita servo: 0–400Hz
• Corrente di uscita nominale mandrino: 56 Arms
• Frequenza di uscita base mandrino: 60Hz
• Frequenza di uscita mandrino: 0Hz–1kHz
• Controllo servo HRV: HRV2 / HRV3
• Controllo mandrino HRV: HRV1
• Controllo circuito principale: PWM sinusoidale con ponte a transistor
• Interfaccia di comunicazione: FSSB
• Temperatura operativa: da 0°C a 55°C
• Peso approssimativo: 14,8 kg
• Dimensioni approssimative: 260 × 380 × 272 mm
• Serie prodotto: A06B-6164
• Applicazione: Sistemi servo e mandrino CNC FANUC
• Categoria: Amplificatore servo/mandrino FANUC / Azionamento CNC combinato

Le specifiche sopra riportate sono tratte dalla tabella tecnica della serie FANUC βi per l'esatta specifica dell'ordine A06B-6164-H312#H580.

Riferimenti PCB interni

La documentazione FANUC elenca le seguenti schede interne per l'A06B-6164-H312#H580:

• PCB di alimentazione: A20B-2101-0582
• PCB di controllo: A20B-2101-0711
• Modulo PCB di controllo: A20B-2902-0671

Questi numeri di scheda sono utili per diagnosticare se il guasto si trova nell'amplificatore completo, nel PCB di alimentazione, nel PCB di controllo o nel modulo di controllo plug-in.

Riferimenti per raffreddamento e reattore CA

La documentazione FANUC specifica i seguenti componenti associati:

• Unità ventola di raffreddamento opzionale: A06B-6134-K001, un pezzo
• Reattore CA consigliato: A81L-0001-0155
• Uscita nominale reattore CA: 11kW

La configurazione della ventola e del reattore deve essere verificata rispetto all'installazione originale della macchina prima della sostituzione.
